جزوه درس بازرسی و کنترل کیفیت جوش 1

با سلام جزوه را میتوانید در ادامه مطلب دانلود کنید
ادامه مطلب

محاسبه میزان الکترود مصرفی برای جوشکاری

 برای لوله از فرمول ساده Required per Weld = (Dia of Pipe/2) * 0.1 استفاده میشود مثلا برای یک لوله ۱۲ اینچ داریم

Required per Weld = (Dia of Pipe/2) * 0.1 = (12/2)* 0.1 = 0.6 kg

محاسبات دقیقتر را برای انواع اتصالات را میتوانید از اینجا دریافت کنید

امیدوارم مفید باشد

جزوه عیوب و پیچیدگی در جوش

با سلام

 جزوه را میتوانید از اینجا دانلود کنید

جزوه درس جوشکاری آلیاژهای غیر آهنی برای دانشجویان علمی کاربردی

با سلام

مطلب را از اینجا دانلود کنید

جزوه آموزشی ایمنی در جوش ویژه دانشجویان علمی کاربردی

با سلام

جزوه ایمنی در جوش که به جهت تدریس این درس تهیه شده است را میتوانید از اینجا دانلود کنید

لطفا نظرات و پیشنهادات خود را با ما در میان بگذارید

با ارسال نظر به این مطلب رای دهید

متالوگرافی چدنها

چند زمینه مناسب از چدنها

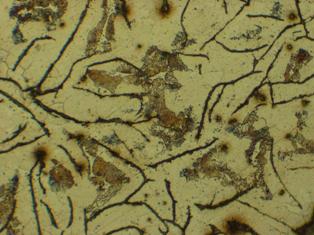

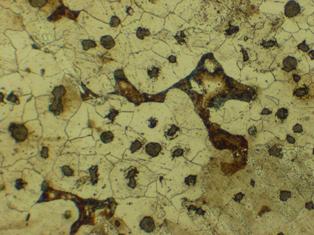

          چدن خاکستری - گرافیت ورقه ای                        چدن داکتیل

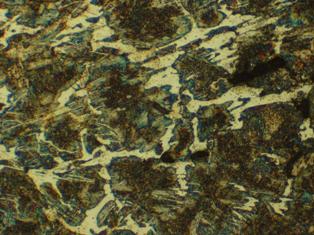

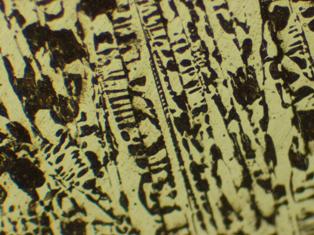

       چدن سفید هایپر یوتکتیک                               چدن سفید هیپو یوتکتیک

معرفی کتاب ریخته گری آلیاژهای آهنی

ریخته گری آلیاژهای آهنی

نویسندگان:

دکتر امیر عابدی و مهندس وحید مهدوی ایمان

ادامه مطلب

رادیوگرافی جوش

استفاده از رادیو  گرافی با کشف اشعه X  توسط دانشمند آلمانی رونگتن و در سال 1895 آغاز شد .

وی با آزمایشات متععد به خواص گوناگونی از این اشعه تازه شناخته شده پی برد . یکی از این خواص مورد توجه ، عبور اشعه X از اعضای بدن انسان به غیر از استخوانها  بود که با اثر گذاری روی فیلم عکاسی  امکان داشتن تصویری از اعضای داخلی بدن انسان را فراهم کرد.  البته مقبولیت استفاده از اشعه X در بین دانشمندان برای مصارف پزشکی چندین سال به طول انجامید .

با تجهیزات اولیه آن زمان ، استفاده از اشعه X برای مصارف کارآیی لازم را نداشت ولی با پیشرفت تکنولوژی  بهبود تجهیزات این امکان فراهم شد و در سال 1931 برای اولین بار انجمن آزمایش و مواد آمریکا اجازه داد که جوشهای ظروف تحت فشار توسط پرتوهای X رادیوگرافی شود .

مدت کوتاهی پس از کشف اشعه X توسط دانشمند آلمانی ، در سال 1896 پیر و ماری کوری ، دانشمند فرانسوی ماده رادیو اکتیو طبیعی ، اورانیوم را کشف کردند .

آنها در ادامه تحقیقات خود با رادیون و پولونیوم با خاصیت پرتوزدایی بیشتر نسبت به اورانیوم دست یافقند و اولین بار در جنگ جهانی دوم از اشعه γ به صورت صنعتی در ساخت کشتی ها استفاده شده است .

چشمه های پرتوزایی برایرسیدن به سطح انرژی پایدار  دائماً واپاشی نموده و پرتوهایی نظیر α, β, γ تولید می کنند که اشعه γ با سطح انرژی بالا و طول موج 0.0001 آنگستروم قابلیت لازم برای نفوذ در مواد را دارا است . به همین سبب رادیوگرافی توسط اشعه γ انجام می شود.

در ابتدا از چشمه رادیوم برای تولید اشعه استفاده شد اما در سال 1946 با تولید چشمه هی مصنوعی  رادیو اکتیو مانند ایریدیوم            ( IR 192) و کبالت ( CO 60) که ارزان تر و قوی تر از رادیوم بود، رادیوم جای خود را به این چشمه های مصنوعی داد .با پیشرفت تکنولوژی ، رادیوگرافی صنعتی نیز روز به روز رشد و امروزه در بخشای گوناگون صنعتی از جمله در تستهای غیر مخرب و بازرسی فنی کارکرد چشمگیری دارد .

 مطلب ادامه دارد

ادامه مطلب

نرم افزار ASME- SEC IX

با سلام .نرم افزار TURBO -IX که به ضمیمه میباشد نوعی نرم افزار بر اساس استاندارد مذکور بوده که دسترسی سریع را به قسمت های کاربردی این استاندارد ساده کرده است. این کاربرد ها شامل

1: یافتن A,F الکترود بر اساس شماره AWS

2: مشخصات BASE METAL

3: تهیه نمونه های PQR بر اساس تست کوپن و فلز جوش

 برای این برنامه را میتوانید از اینجا دانلود کنید

برای اجرا بعد از UNZIP کردن بر روی فایل TU.EXE کلیک کنید

* با ارسال نظر به این مطلب رای دهید

ترموگرافی - پایش وضعیت- حرارت سنجی

آناليز ترموگرافي ، که به نامهای گرمانگاری مادون قرمز و ترموويژن نيز شناخته میشود ، تکنيک مهمي است که کاربردهاي گسترده ای در مراقبت وضعيت تجهيزات دارد. از اين طريق اشکالاتي که منجر به تغيير در الگوي توزيع دماي سطحي مي شود ، قابل شناسايي است. کاربرد هاي عمده ترموگرافی در شناسايي عيوب و انجام تعميرات پيشگيرانه در تجهيزات انتقال الکتريسيته ، تجهيزات دوار و همچنين جداره هاي کوره ها و تجهيزات نسوز کاري شده ميباشد

ادامه مطلب

اصول کار کوره های ذوب( زمینی-دوار- کوپل-القایی- قوس الکتریکی)

مطالب مربوط به درس اصول کار و ساختمان کوره های ذوب را میتوانید از اینجا دانلود کنید

مباحث شامل

کوره زمینی و بوته و ساختمان آن - انتقال حرارت از جداره - راندمان کوره

کوره کوپل  ساختمان و مناطق کوره . محاسبات باردهی و طراحی کوره

کوره دوار - اصول کار و نحوه بارگیری کوره -

مبانی کوره های القایی و نحوه آماده سازی مذاب

کوره های قوس الکتریکی و متالورژی ثانویه

منابع :اصول کار کوره های ذوب - مهندس محمدی منش

درس فنی سال چهارم ریخته گری نظام قدیم

* با ارسال نظر به این مطلب رای دهید

نرم افزار تبدیل واحد های مهندسی ( فشار . سختی .نیرو . چگالی . حجم . سیالیت و ...)

به نام خدا

نرم افزار بسیار مفید برای تبدیل ۳۹۷ واحد مهندسی از جمله فشار ، نیرو ، سیالیت ، سختی ، انرژی را دارد . این نرم افزار را میتوانید از اینجا دانلود کنید . نظر بدهید

واژگان جوشکاری و فرایند های وابسته

استاندارد ملی ایران به شماره ۱۲۹۹۲ که به تعریف واژگان جوشکاری پرداخته است و مرجعی بسیار مناسب برای برگرداندن متون جوشکاری از انگلیسی به فارسی و بالعکس میباشد . این استاندارد را از اینجا میتوانید دانلود کنید . نظر بدهید

بازرسی و کنترل کیفیت جوش 2

با سلام خدمت دوستان عزیز. برای درس بازرسی و کنترل کیفیت جوش ۲ که از سر فصل های مهندسی جوش علمی کاربردی میباشد . جزوه ای گرد آوری کرده ام که میتوانید از اینجا دانلود کنید

* با ارسال نظر به این مطلب رای دهید

عملیات حرارتی در جوش

جزوه آموزشی عملیات حرارتی در جوش که به زبان فارسی توسط استاد گرامی جناب آقای امیر حسینی کلورزی جمع آوری شده است را میتوانید از اینجا دانلود کنید

در این جزوه فرایند های پیشگرم. پسگرم و کنترل دماهای بین پاسی و دیگر مطالب مربوط به همراه استاندارد ها آورده شده است

* با ارسال نظر به این مطلب رای دهید

جزوه ریخته گری آلیاژ های آهنی (ویرایش سوم)

با سلام

جزوه ریخته گری آلیاژ های آهنی را که به جهت تدریس این درس جمع آوری نموده ام را میتوانید از اینجا دانلود کنید . نظرات یادتان نرود

مباحث شامل : دیاگرام آهن و کربن - چدنهای خاکستری - چدن چکش خوار (داکتیل) - چدن سفید - چدن مالیبل و سیکل عملیات حرارتی مالیبلاسیون)- چدن خالدار- چدن با گرافیت کرمی شکل - چدنهای آلیاژی و مقاوم به سایش و خوردگی - فولاد ها و انواع آن . دسته بندی فولاد ها - آشنایی با کلید فولاد

منابع :

1: ASM VOL 1 - : کتاب شناخت مواد 2 رشته متالورژی-۳ - ریخته گری آلیاژهای آهنی دکتر امیر عابدی

* با ارسال نظر به این مطلب رای دهید

افتتاح وبلاگ مهندسی جوش و متالورژی

با سلام خدمت همه دوستان و صنعتگران عزیز

مطالب این وبلاگ در ارتباط با مباحث و تجربیات بازرسی فنی و متالورژی میباشد . انشا الله که این وبلاگ با استفاده از تجربیات و دانش یکایک شما دوستان گرامی ُ به وبلاگی مفید تبدیل شود
